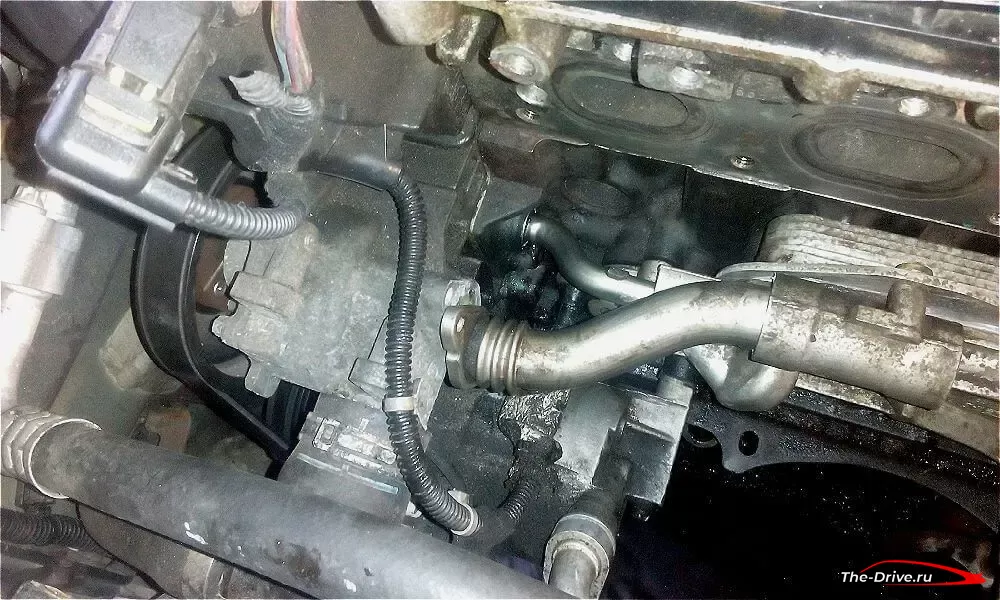

В данном случае на СТО поступила Opel Zafira B 1.6 2009 г.в. Причина обращения — течь масла. Сняли коллектор и увидели, что теплообменник в масле. Было принято решение заменить прокладки теплообменника.
Совет: При проведении замены прокладок маслоохладителя рекомендуется выполнить замену прокладок: патрубков помпы, термостата, охлаждения и каталитического нейтрализатора к выхлопной трубе, а также выпускного коллектора.
Какие прокладки выбрать при замене?
Прокладки теплообменникаДля установки выбрали комплект резиновых прокладок аналогового производителя Ajusa с артикулом 77008300. Нужно заметить, что такой комплект достаточно сложно найти. И часто покупают каждую прокладку теплообменника по отдельности.
Их артикулы: 55353331, 55353328, 55353319, 55354071, 55354068, 55556547 и 90096383 прокладка термостата.
Какие инструменты нужны?
- Головки Е10, Е12;
- Большая трещотка;
- Шестигранные головки на 10 и 12 мм;
- Звездочка Т30;
- Наждачная бумага.
Как заменить прокладки теплообменника на Opel Zafira B 1.6?
- Снять тепловую защиту;
- Открутить крепление щупа — головка Е12;
- Вытянуть щуп;
- Выкрутить болт проводки датчика лямбда зонда — гол.Е12;
- Снять фишку датчика;
- Открутить крепления выпускного коллектора — ш.головка на 10 мм;
- Выкрутить крепления катализатора — ш.головка на 12 мм;
- Открутить крепления вентилятора радиатора охлаждения — головка Е10;
- Отсоединить фишку вентилятора;
- Разжать хомут патрубка охлаждения;
- Вынуть вентилятор;
- Снять выпускной коллектор;
- Снять прокладки;
- Открутить крепления патрубка охлаждения от термостата — головка Е10;
- Снять патрубок;
- Отсоединить патрубок от помпы — головка Е 10;
- Выкрутить болты крепления теплообменника — головка Е12;
- Снять теплообменник с корпусом масляного фильтра;
- Снять старые прокладки;
- Поставить новые;
- Открутить болты крепления теплообменника к корпусу фильтра — головка Е12;
- Вынуть старую прокладку;
- Зачистить посадочное место — наждачная бумага;
- Поставить новые прокладки;
- Заменить уплотнительные кольца на патрубках;
- Собрать в обратном порядке.
Выпускной коллектор — 22 Nm.
Процедуры:
Снимаем тепловую защиту, если таковая установлена. На данном авто ее нет. Откручиваем головкой Е12 крепления масляного щупа и держателя провода датчика лямбда зонда. Вынимаем щуп с посадочного места.

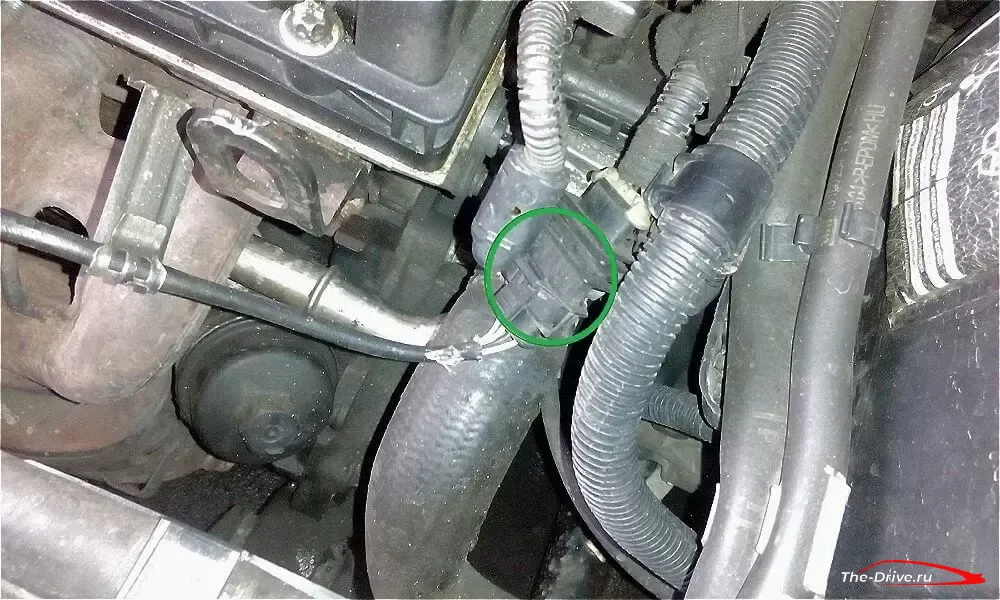

Отсоединяем фишку подачи питания от датчика лямбда зонда.

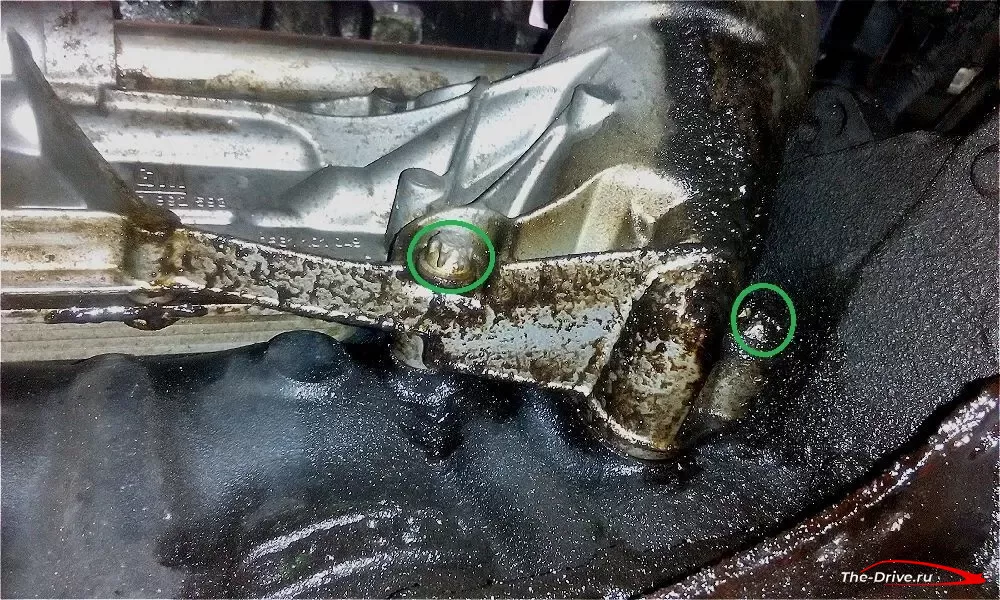

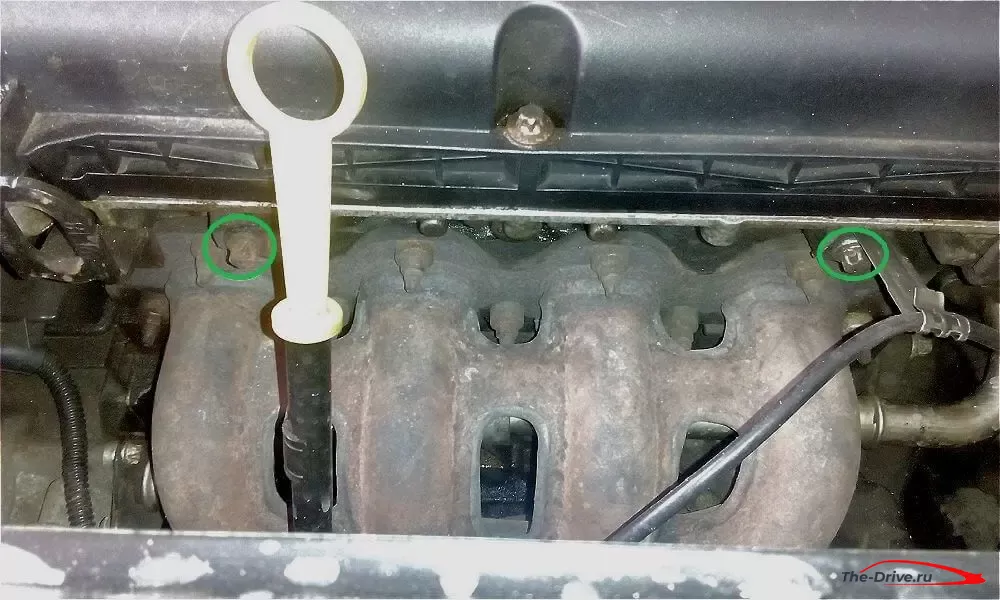

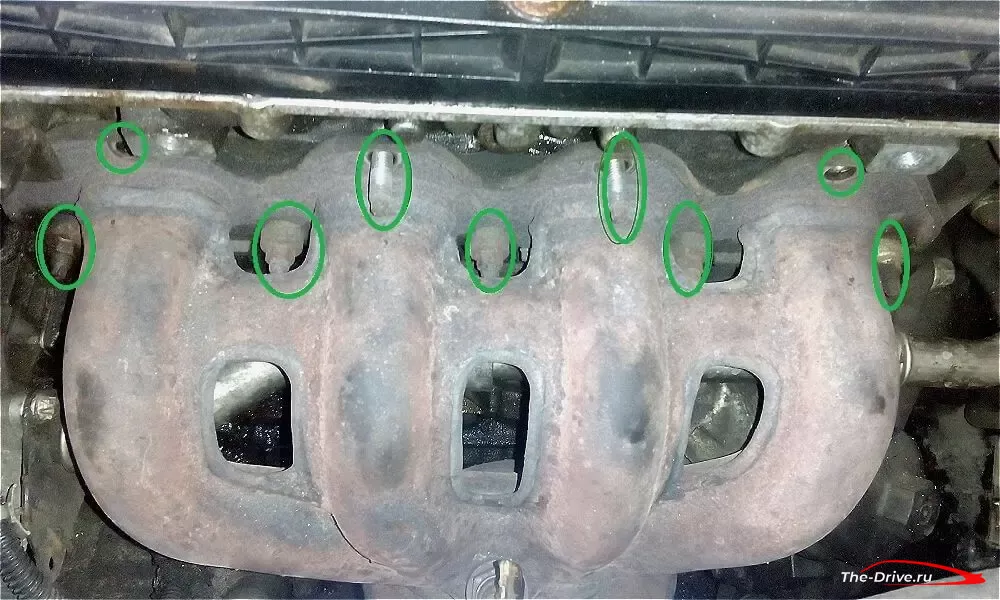

Шестигранной головкой на 10 мм откручиваем болты крепления выпускного коллектора. Преимущественно это делать на теплый двигатель. Крепления легче поддадутся. Если выкрутились вместе со шпилькой (как у нас), ничего страшного.

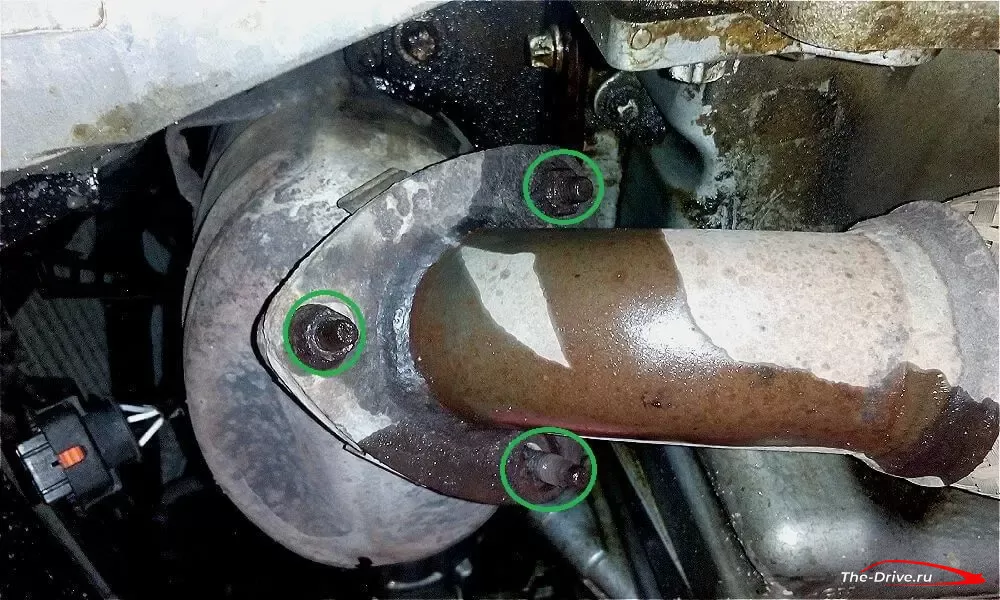

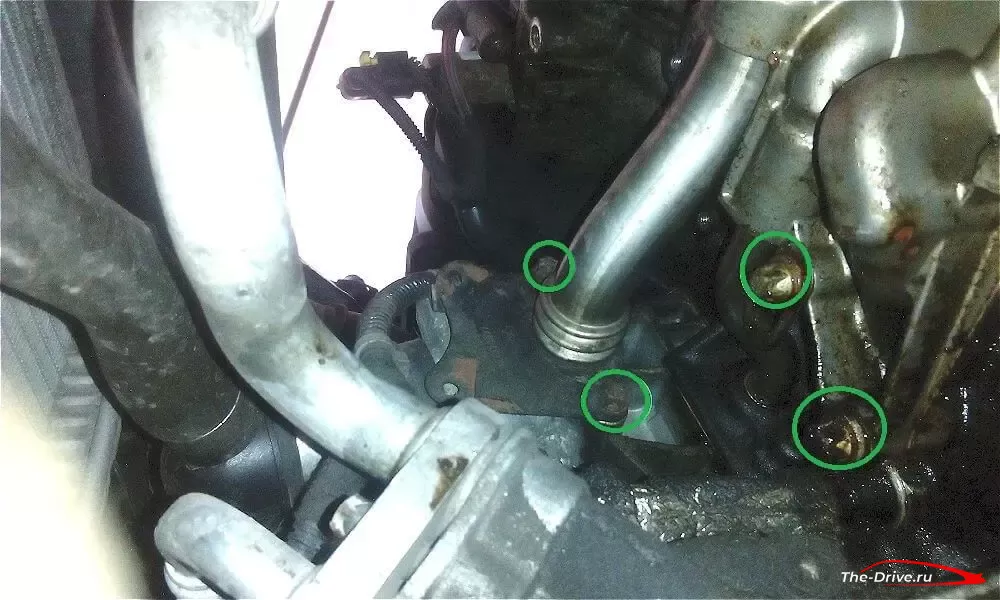

Откручиваем три болта крепления катализатора к приемной трубе шестигранной головкой на 12 мм. Преимущественной выполнить замену прокладки катализатора.

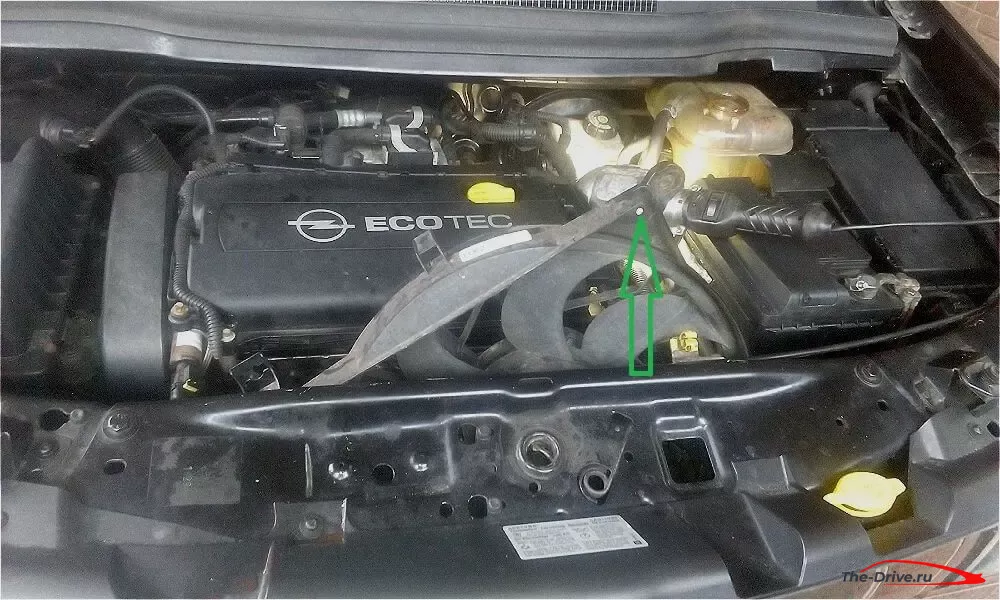

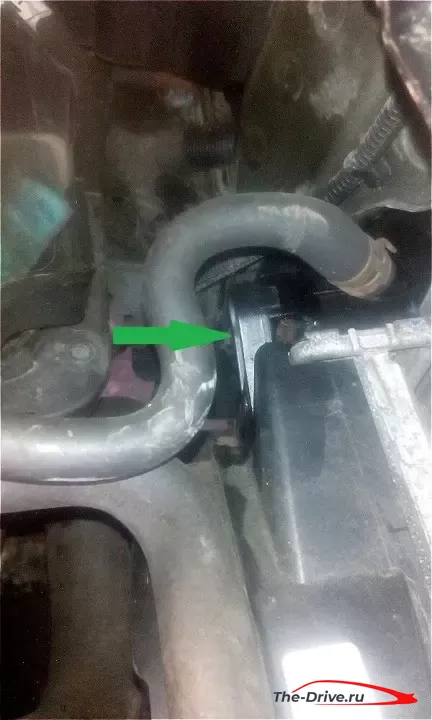

Находим вентилятор охлаждения радиатора. Откручиваем болт крепления головкой Е 10. Вынимаем болт.
Выкручиваем второй крепежный болт вентилятора головкой Е 10. Он находится с другой стороны.

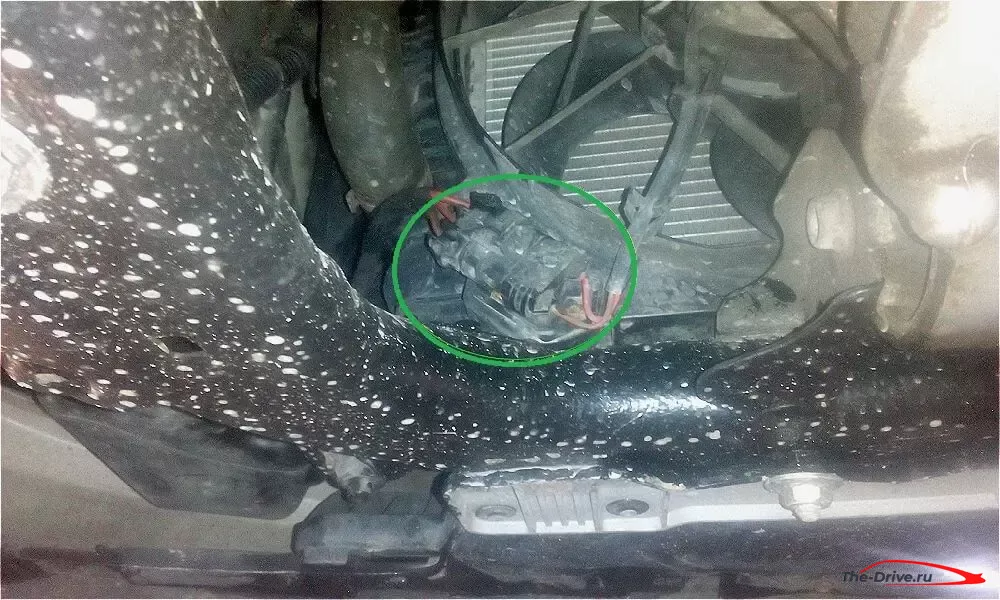

Отсоединяем от вентилятора охлаждения радиатора фишку подачи питания.

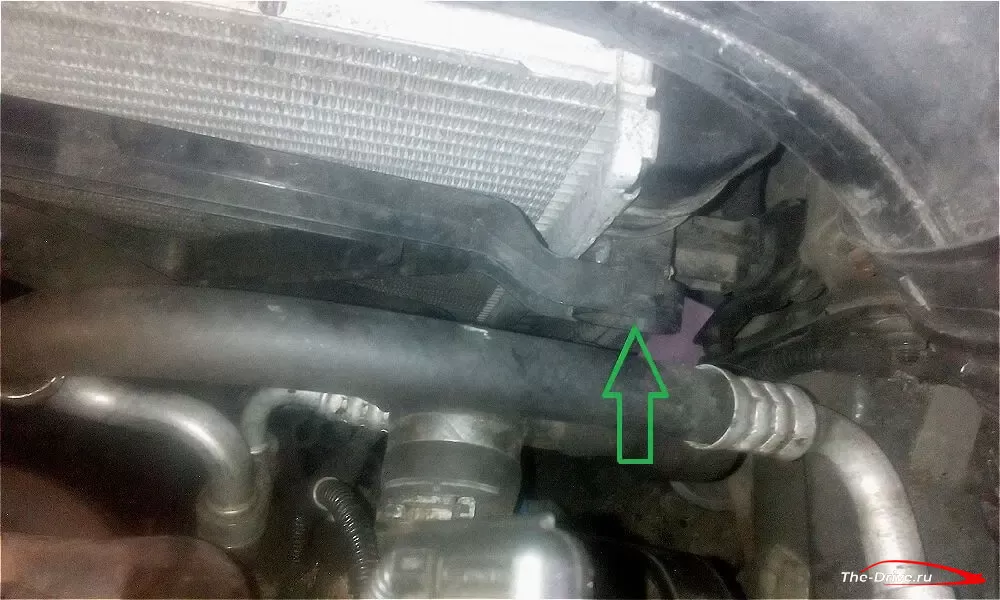

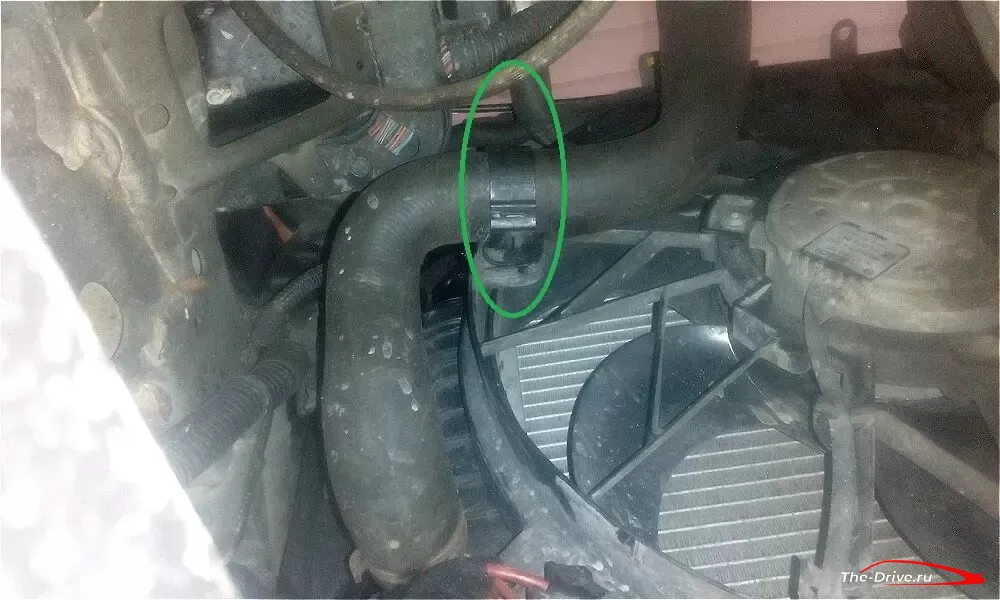

Отсоединяем патрубок охлаждения. Для этого отщелкиваем крепление хомута.
Демонтируем вентилятор. В первую очередь вынимаем правый верхний угол и тянем за него, таким образом вытягиваем весь вентилятор.

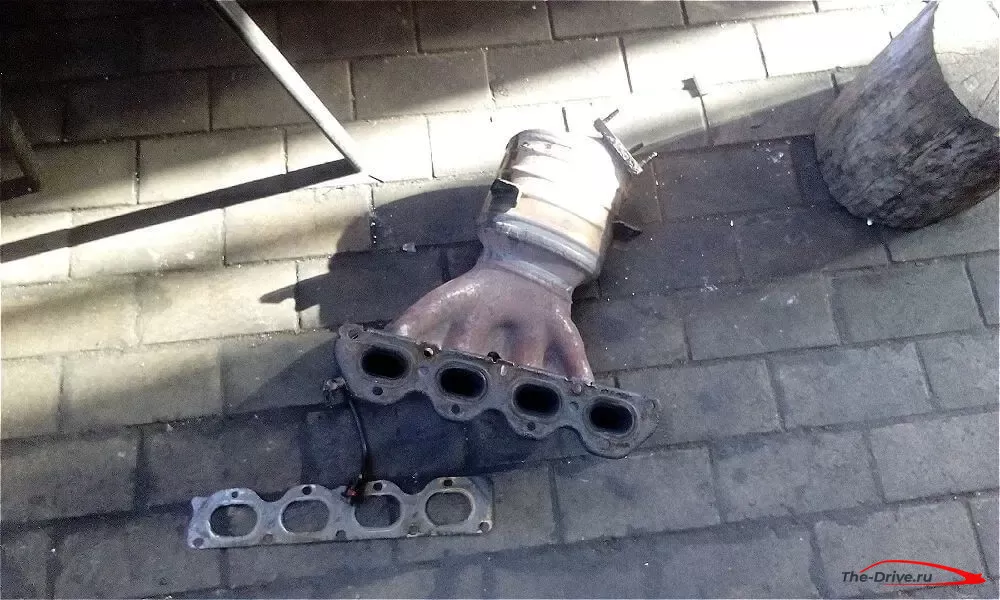

Снимаем выпускной коллектор с посадочного места.

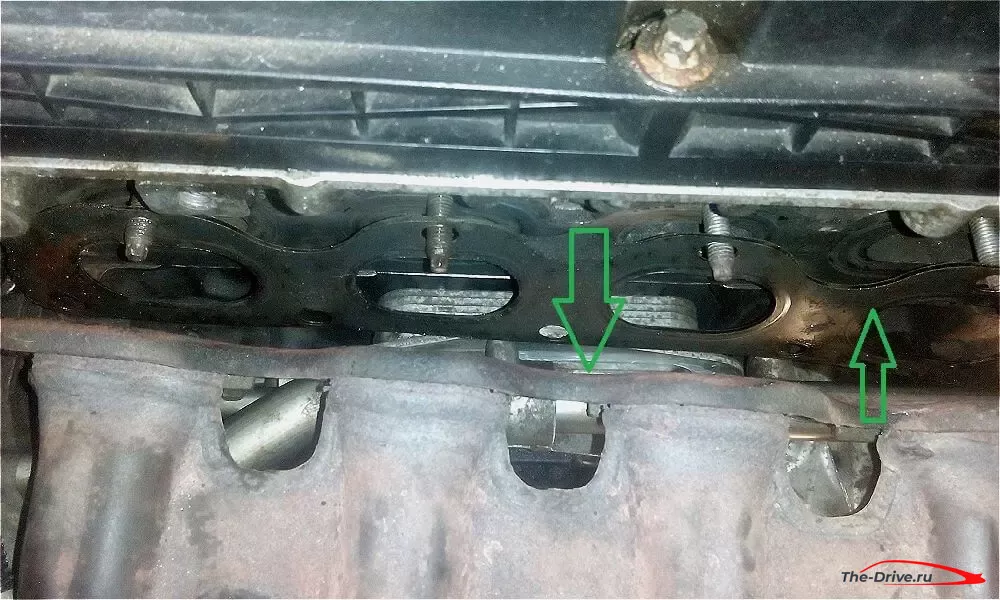

Снимаем прокладку выпускного коллектора. Сравниваем с новой. Зачищаем посадочное место. Устанавливаем новую прокладку.

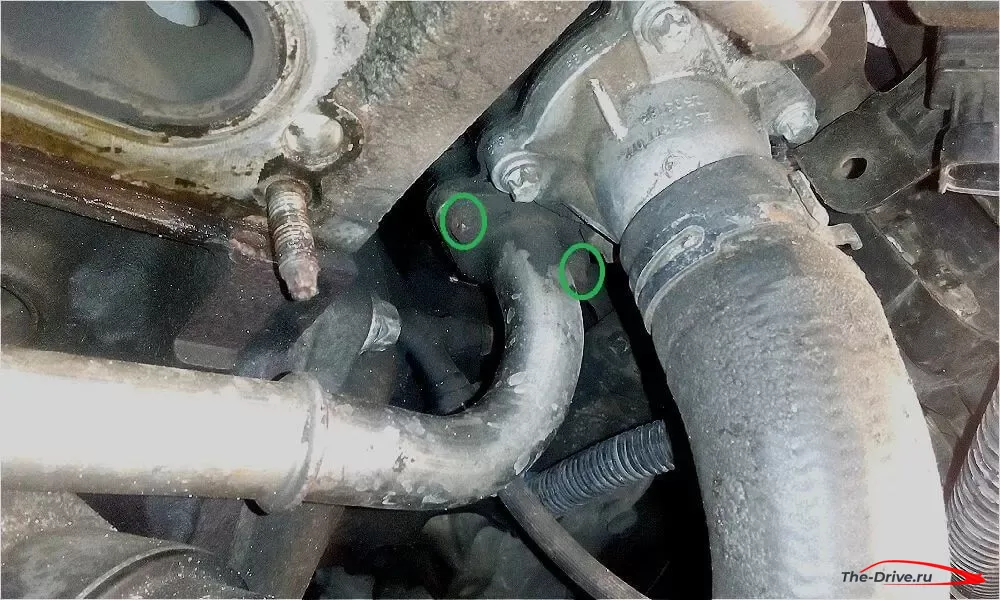

Под термостатом находим патрубок охлаждения. Откручиваем 2 болта крепления головкой Е10.

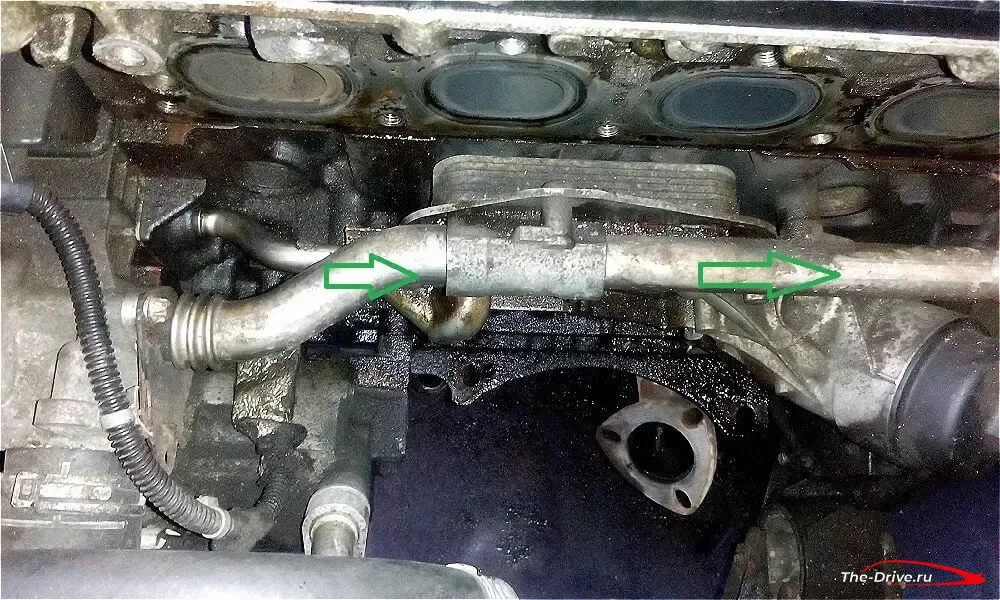

Вынимаем патрубок из креплений. Тянем его в правую сторону.
Откручиваем крепления патрубка к помпе головкой Е 10 и два болта крепления теплообменника к двигателю — головка Е12.
Откручиваем 2 болта крепления теплообменника к блоку двигателя головкой Е 12.

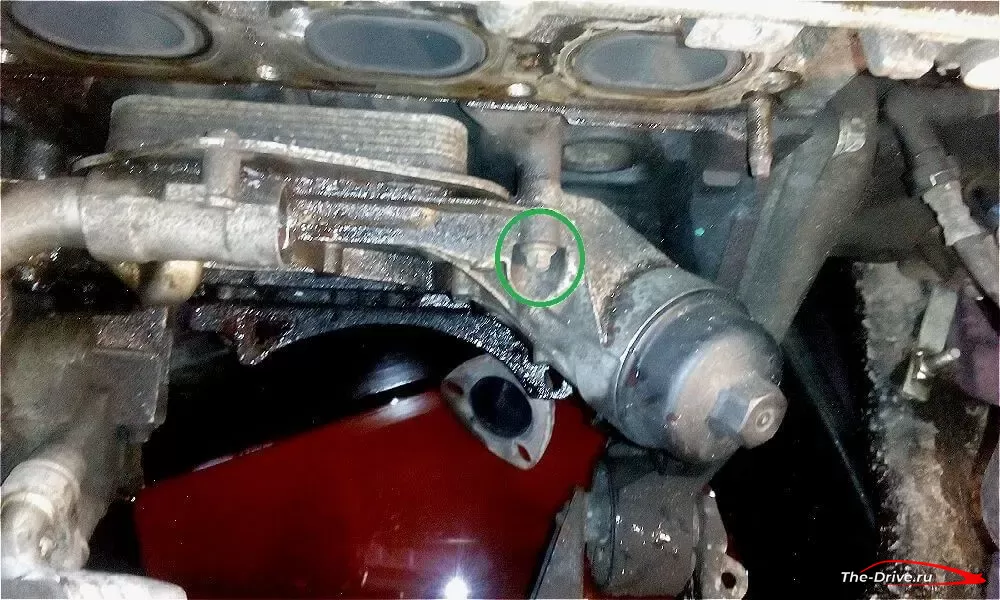

Выкручиваем болт крепления теплообменника к корпусу масляного фильтра. Снимаем теплообменник вместе с корпусом масляного фильтра. Для этого достаточно потянуть его в сторону.

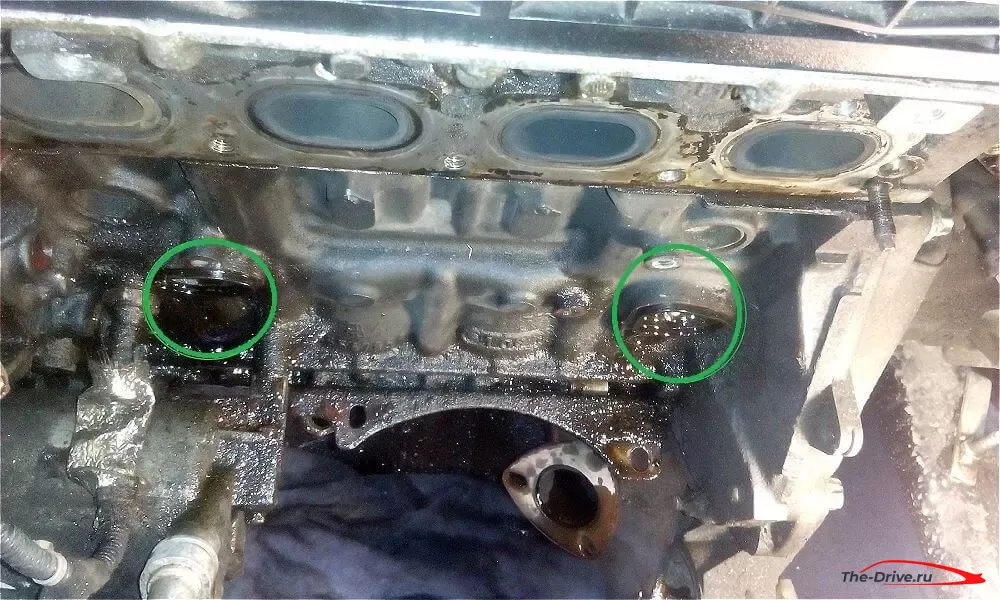

Под теплообменником находятся отработанные прокладки. Снимаем их.

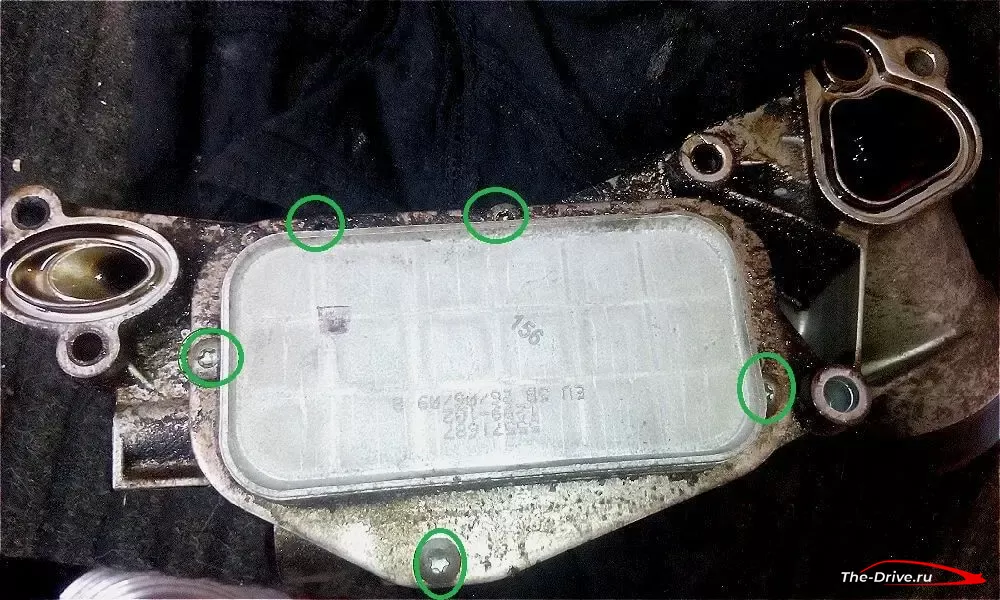

Откручиваем болты крепления теплообменника к корпусу масляного фильтра звездочкой Т30.

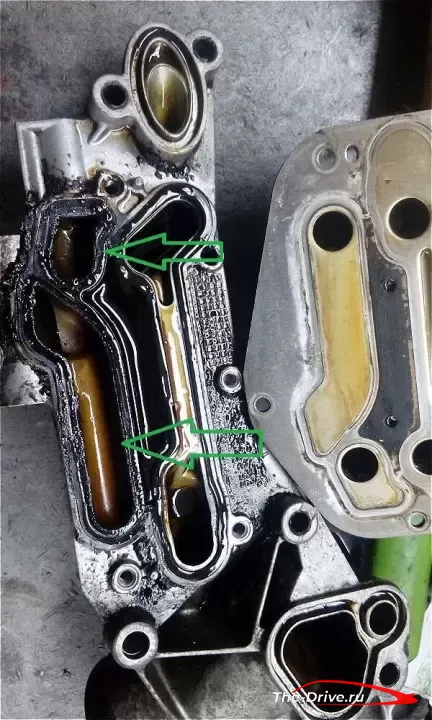

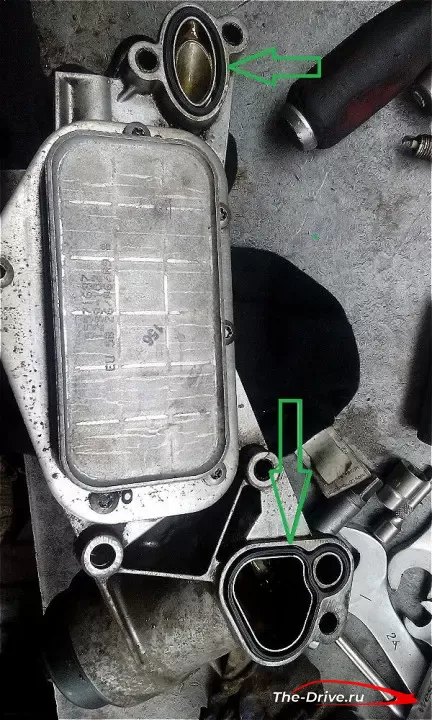

Снимаем теплообменник. Демонтируем старые прокладки.

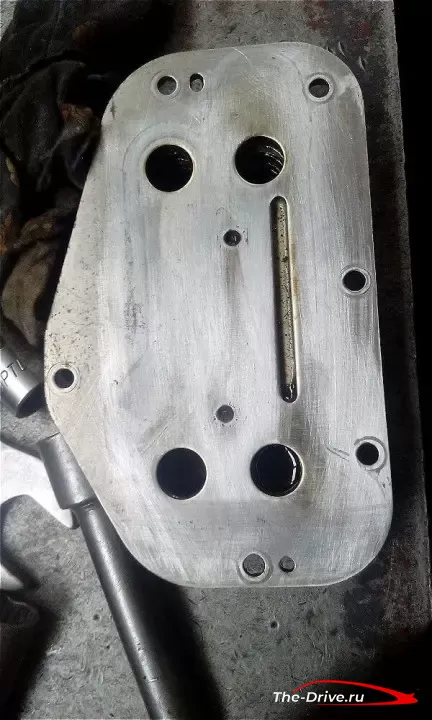

Зачищаем посадочное место наждачной бумагой. Ставим новые прокладки. Фиксируем болтами крепления теплообменник с корпусом масляного фильтра.
Устанавливаем 2 новые прокладки под корпус масляного фильтра.

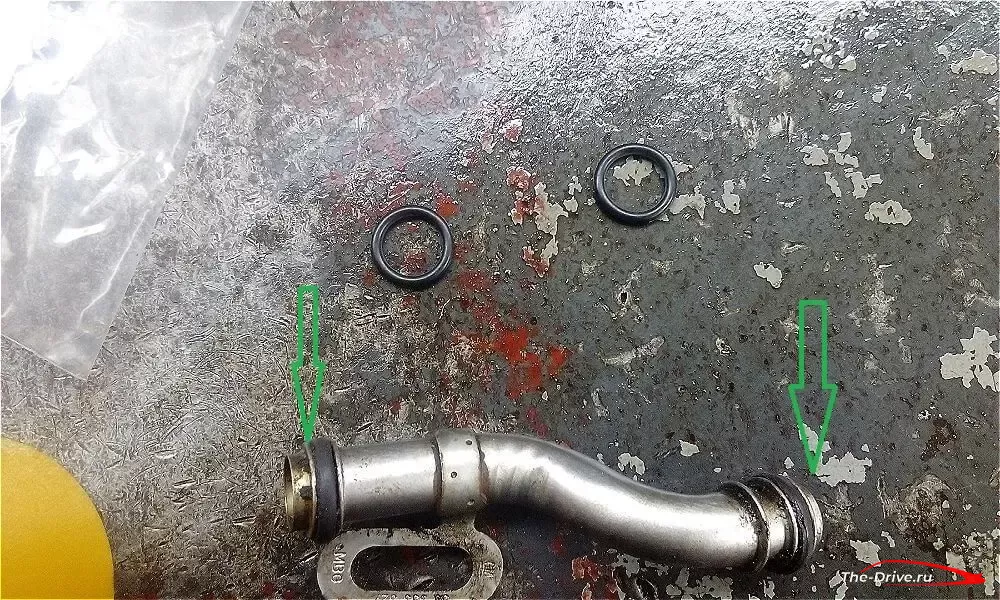

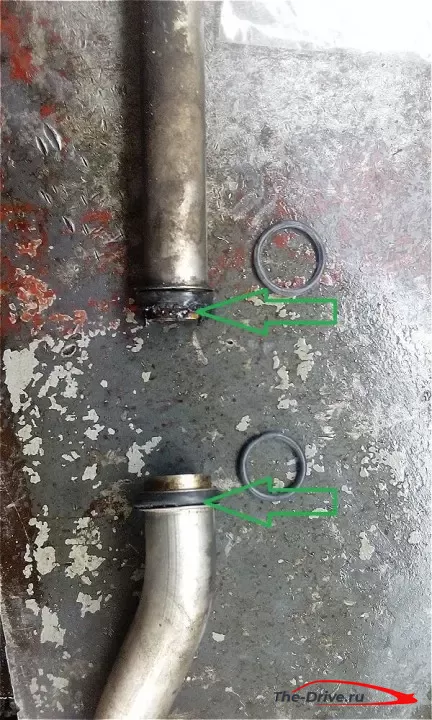

Меняем уплотнительное кольцо на коротком патрубке охлаждения.
Меняем уплотнительные кольца на остальных, ранее снятых, патрубках.

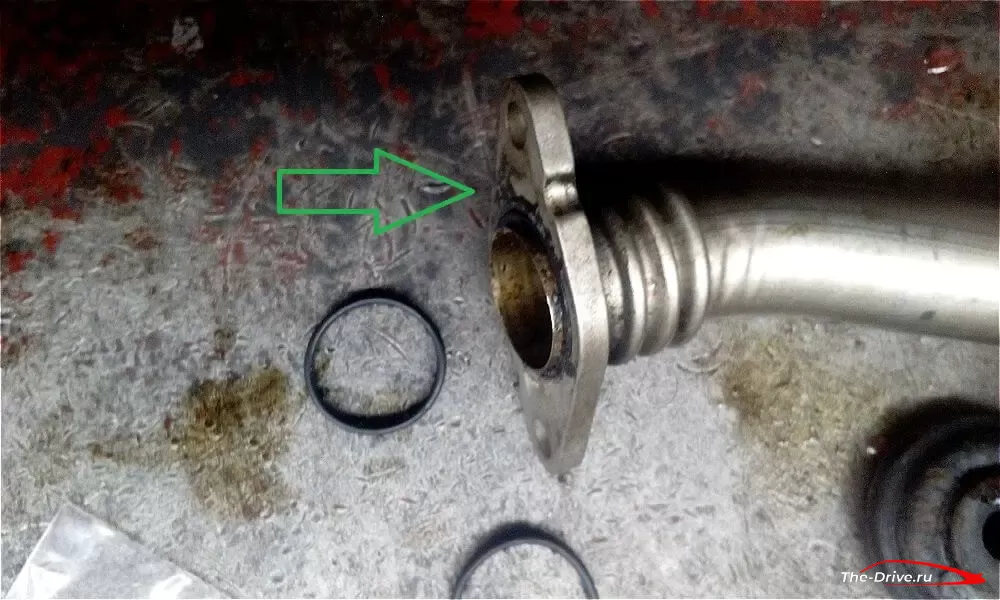

Ставим уплотнительное кольцо патрубка, что ведет к помпе.

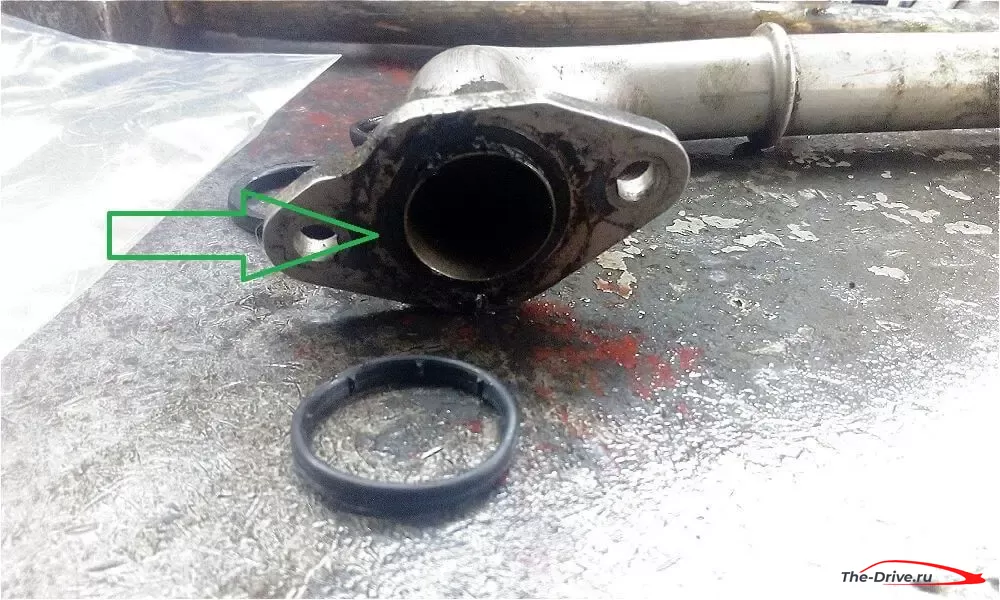

Меняем уплотнительное кольцо патрубка, что ведет к термостату.
Фиксируем патрубки. Собираем в обратном порядке.
